Étagère Charge Lourde Industrielle

Une étagère charge lourde est une structure de stockage industrielle dimensionnée pour supporter des charges importantes (300 à 500kg par niveau, voire plus) de manière durable et sécurisée. Contrairement aux étagères standard limitées à 100-150kg/niveau, elle intègre des renforts structurels : tubes de diamètre supérieur (Ø32mm vs Ø28mm standard), plateaux d'épaisseur renforcée (20-25mm vs 15-18mm), montants verticaux parfois doublés ou triplés, ancrages au sol pour stabilité maximale.

Ces étagères répondent aux besoins industriels de stockage de pièces métalliques (fonte, acier), bidons et fûts (200L = 180-220kg pleins), outillages lourds (presses, étaux, machines portatives), palettes partielles ou complètes, bobines de câbles ou de matériaux. La certification de charge est systématique : chaque configuration est calculée par bureau d'études, avec attestation de conformité fournie. La sécurité n'est pas optionnelle quand on stocke des centaines de kilos en hauteur.

Charge par niveau vs charge totale

Erreur fréquente : Confondre charge par niveau et charge totale. Exemple : Étagère 4 niveaux, capacité annoncée 300kg/niveau. Charge totale admissible ≠ 4 × 300kg = 1200kg. La charge totale dépend de la résistance des montants verticaux qui supportent le cumul. Règle générale : Charge totale = 2,5 à 3× la charge d'un niveau (coefficient selon hauteur et construction). Notre exemple : 4 niveaux × 300kg = capacité théorique 1200kg, mais charge totale certifiée = 800-900kg (coefficient 2,7). Les 3-4 premiers niveaux peuvent être chargés à 300kg, mais pas tous simultanément à pleine charge.

Répartition optimale des charges

Pour maximiser sécurité et stabilité : Niveaux bas : Charges les plus lourdes (centre de gravité bas, stabilité accrue). Niveaux intermédiaires : Charges moyennes. Niveaux hauts : Charges plus légères. Exemple pratique : Étagère 4 niveaux, capacité 300kg/niveau, charge totale 900kg. Répartition recommandée : Niveau 1 (bas) : 300kg (bidons pleins), Niveau 2 : 250kg (outillage), Niveau 3 : 200kg (pièces métalliques), Niveau 4 (haut) : 150kg (cartons). Total : 900kg = respecte capacité globale + stabilité optimale.

Charges ponctuelles vs charges réparties

Charge répartie : Poids uniformément distribué sur tout le plateau (nombreux petits objets, palettes). Capacité annoncée s'applique. Charge ponctuelle : Poids concentré sur zone réduite (machine posée sur pieds, bidon isolé). Risque de déformation locale du plateau même si poids total < capacité. Solution : Répartiteurs de charge (plaques acier, traverses additionnelles sous l'objet lourd). Ou plateaux acier nervurés (meilleure résistance ponctuelle que bois). Règle : Si objet >50kg concentré sur <0,1m², utiliser répartiteur.

Facteur de sécurité

Les capacités annoncées intègrent déjà un coefficient de sécurité (typiquement 1,5 à 2). Capacité annoncée 300kg = résistance structurelle réelle 450-600kg. Mais : Ne jamais dépasser la capacité annoncée (coefficient est là pour absorber imprévus, charges dynamiques, vieillissement). En cas de doute sur poids stocké : peser les objets ou estimer généreusement. Mieux sous-utiliser que risquer effondrement.

Ateliers mécaniques et métallurgie

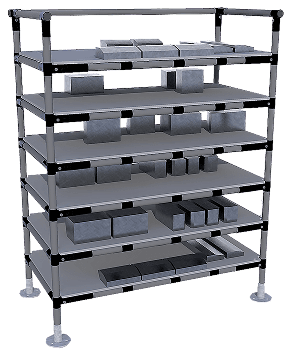

Stockage de pièces métalliques brutes ou usinées : blocs moteurs (100-150kg), brides et raccords en fonte, arbres de transmission, outils de découpe et formage lourds. Bidons d'huile et de liquides industriels : fûts 200L (180-220kg pleins), bidons 60L (50-60kg). Organisation par type et référence sur étagères dédiées. Outillages lourds : étaux, presses manuelles, crics, palans, enrouleurs de câbles. Accessibilité facile vs stockage au sol (recherche, ergonomie). Plateaux acier recommandés : résistance aux chocs, huiles, nettoyage facile. Capacité 400-500kg/niveau fréquente.

Entrepôts et zones de stockage logistique

Palettes partielles : demi-palettes ou quarts pour produits denses (métaux, céramiques, papiers). Capacité 300-400kg adapté. Alternative aux racks à palettes quand volumes moyens. Bobines et rouleaux : câbles électriques, textiles, films plastiques, papiers. Poids 50-200kg/bobine. Plateaux avec rebords ou séparateurs pour éviter roulage. Stockage vertical de profiles et barres : tubes acier, profilés aluminium, barres de métal. Longueurs 3-6m, poids 20-50kg/unité mais cumul important. Racks spécifiques verticaux ou horizontaux selon longueur. Charges unitaires moyennes mais cumul élevé : cartons de pièces métalliques, lots de produits denses. Plateau peut supporter 40-50 cartons × 8-10kg = 320-500kg.

BTP et stockage de matériaux

Matériaux de construction lourds : sacs de ciment, mortier, enduit (25-35kg/sac, 10-15 sacs/palette partielle = 250-500kg). Quincaillerie et ferronnerie : boîtes de vis, boulons, ancrages en vrac. Poids unitaire faible mais quantités → charge cumulée importante. Petits outillages : perceuses, meuleuses, scies, niveaux laser. Poids 3-15kg/unité mais 20-30 outils/niveau. Peintures et produits chimiques : bidons 5-25L, nombreux formats. Stockage organisé par type, attention compatibilités chimiques. Étagères inox ou galvanisées résistant produits agressifs.

Maintenance industrielle et SAV

Pièces de rechange machines : moteurs électriques (20-80kg), réducteurs (30-100kg), pompes (15-50kg). Stocks de sécurité organisés par équipement. Outillages spécialisés : clés dynamométriques, extracteurs, appareils de mesure. Valeur élevée, poids modéré mais nombreux outils. Consommables industriels : roulements, joints, courroies en stocks. Conditionnements lourds (boîtes métalliques, caisses bois). Batteries et accumulateurs : batteries de chariots élévateurs (200-400kg), batteries de secours onduleurs. Stockage dédié, ventilation, sécurité incendie. Plateaux acier obligatoires.

Étape 1 : Inventaire des charges à stocker

Lister tous les types d'objets avec poids unitaire et quantités. Exemple atelier mécanique : 20 blocs moteurs × 120kg = 2400kg total, 50 bidons huile 60L × 50kg = 2500kg, 30 étaux × 35kg = 1050kg, outillage divers = 500kg. Total : 6450kg à stocker. Identifier objets les plus lourds (définissent capacité minimale par niveau nécessaire). Noter dimensions (définissent taille plateaux, hauteur entre niveaux).

Étape 2 : Calcul nombre de niveaux nécessaires

Capacité typique par niveau : 300-400kg (compromis robustesse/coût). Nombre de niveaux théorique = Charge totale / Capacité niveau. Notre exemple : 6450kg / 350kg = 18,4 niveaux. Arrondir à 20 niveaux. Répartis sur combien d'étagères ? Hauteur max raisonnable = 200-250cm (accessibilité sans équipement élévateur). 4-5 niveaux par étagère × 50cm/niveau = 200-250cm. 20 niveaux / 4 niveaux par étagère = 5 étagères nécessaires.

Étape 3 : Dimensionnement des plateaux

Largeur/profondeur selon objets stockés + marge manipulation. Objets 60cm large : plateau 80-100cm (marge). Profondeur : objets 40cm : plateau 50-60cm. Standards disponibles : 120×60cm (charges moyennes réparties), 150×80cm (charges lourdes, palettes partielles), 200×100cm (palettes, gros volumes). Matériau : Bois multiplex 20-25mm : charges ≤350kg, environnement sec. Acier galvanisé nervuré : charges >350kg, environnement humide/huileux, résistance ponctuelle supérieure.

Étape 4 : Validation calcul de structure

Configurations standards (catalogue) : déjà calculées et certifiées. Choisir modèle avec capacité ≥ besoins. Configurations sur mesure : notre bureau d'études calcule selon Eurocode 3. Données nécessaires : dimensions souhaitées, nombre de niveaux, charge par niveau et totale. Délai calcul : 3-5 jours. Livrables : plans cotés, attestation capacité, nomenclature composants, notice montage avec ancrages. Ajustements si calcul montre insuffisance : ajouter montants, réduire portée entre supports, augmenter épaisseur plateaux.

Exemple complet dimensionné

Besoin : Stocker 30 fûts 200L (200kg chacun) + outillage (500kg) = 6500kg total. Solution : 5 étagères de 4 niveaux (20 niveaux × 350kg = 7000kg capacité). Dimensions : 150×80cm (2 fûts côte à côte par niveau). Hauteur : 220cm (4 niveaux × 55cm espacement). Structure : Tubes Ø32mm, double montant. Plateaux acier galvanisé 15/10ème. Ancrages : 4 points par étagère (20 ancrages chimiques M12). Charge effective : 6 fûts × 200kg = 1200kg par étagère (vs 1400kg capacité = OK avec marge). Coût estimé : 1200€/étagère × 5 = 6000€. ROI : évite location espace stockage externe ou accidents (fûts empilés au sol).
